XRACKProducto
Monitorización continua de puntales de rack.
Sensores de electrónica flexible en los puntales, un gateway en el almacén y una plataforma web con avisos. El sistema registra cada impacto o sobrecarga, cuantifica la deformación con umbrales programables y avisa cuando el daño es permanente.

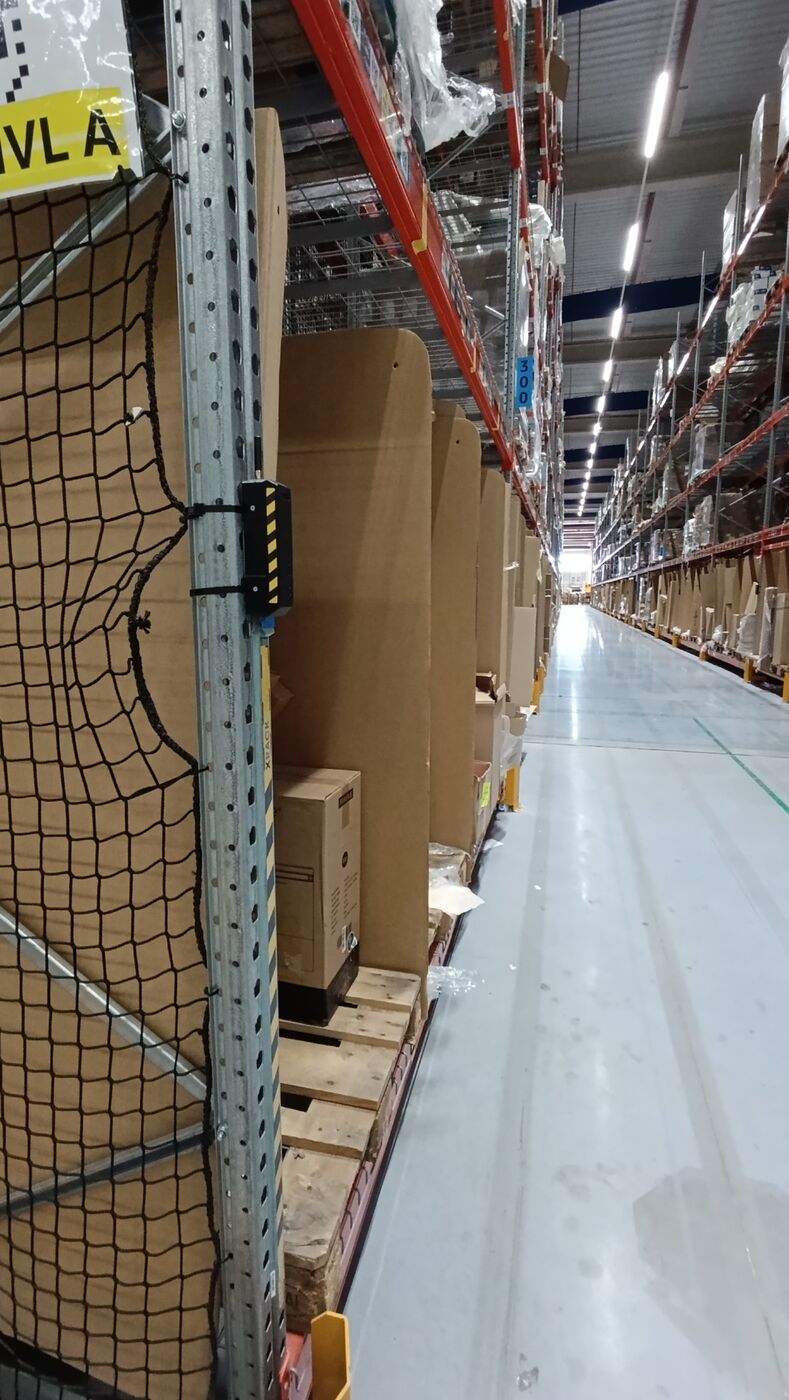

Zona A · pasillos 1–4
- Sin incidencias
- Evento elástico
- Deformación permanente
Eventos
- ahoraAviso · deformación permanentePasillo 3 · Módulo 12 · Puntal B
- hace 4 minImpacto registrado · recuperaPasillo 1 · Módulo 4 · Puntal A
- hace 18 minImpacto registrado · recuperaPasillo 2 · 7 · A
- hace 1 hLínea base actualizadaZona A · pasillos 1–4

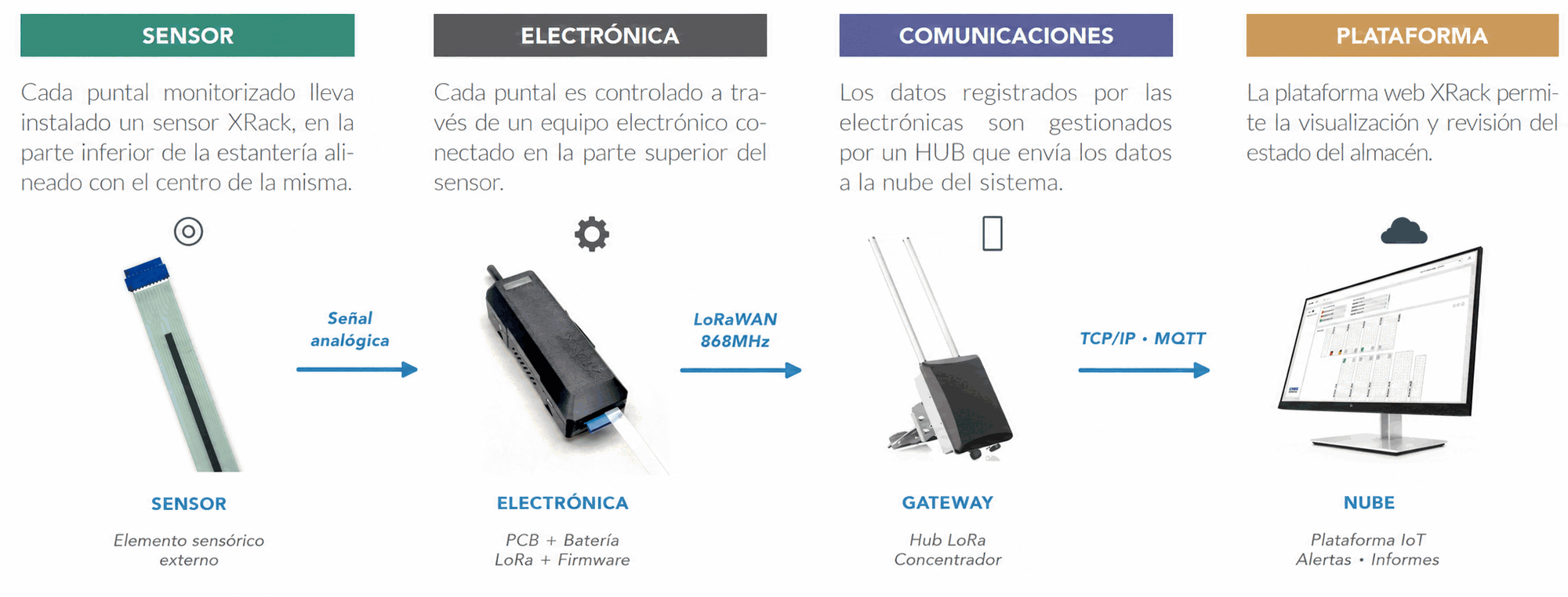

Tres piezas, un sistema.
Cada componente se diseña para trabajar con los otros dos: del acero del puntal a la persona que recibe el aviso.
-
Pieza A

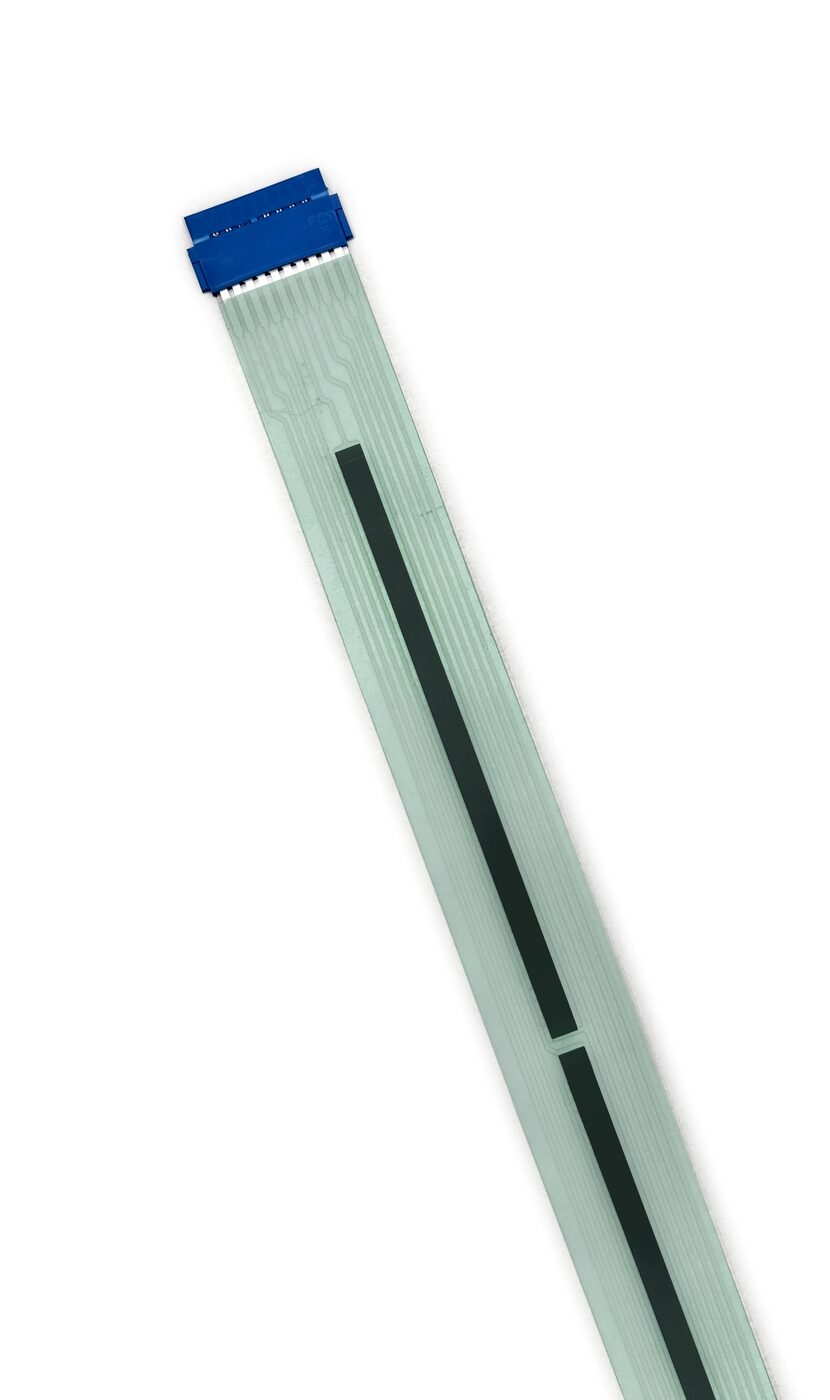

Sensor flexible en el puntal
Una tira de electrónica flexible con franjas de detección, instalada en la cara interior del puntal, en la zona más expuesta a los golpes. Su señal cambia con la deformación del acero.
- Medida continua de la deformación
- Respuesta elástica y plástica diferenciadas
- Perfil fino, sin modificar la estructura
-
Pieza B
Receptor en el almacén
Recoge las lecturas de los sensores de una zona del almacén y las envía al software. Se instala en la propia nave.
- Agrupa los sensores de varios pasillos
- Envía los datos al software
- Comunicación LoRaWAN 868 MHz
-
Pieza C
Software con avisos
Muestra el estado de cada puntal, clasifica cada evento y conserva el historial para planificar inspecciones y reparaciones.
- Aviso por puntal afectado
- Clasificación elástica o plástica
- Historial de eventos de cada puntal
Así se instala.
Sobre la estantería que ya está en uso. Cada instalación empieza por conocer el almacén.
- 1
Estudio del almacén
Revisamos la configuración de las estanterías y las zonas de maniobra para decidir qué puntales instrumentar primero.
- 2

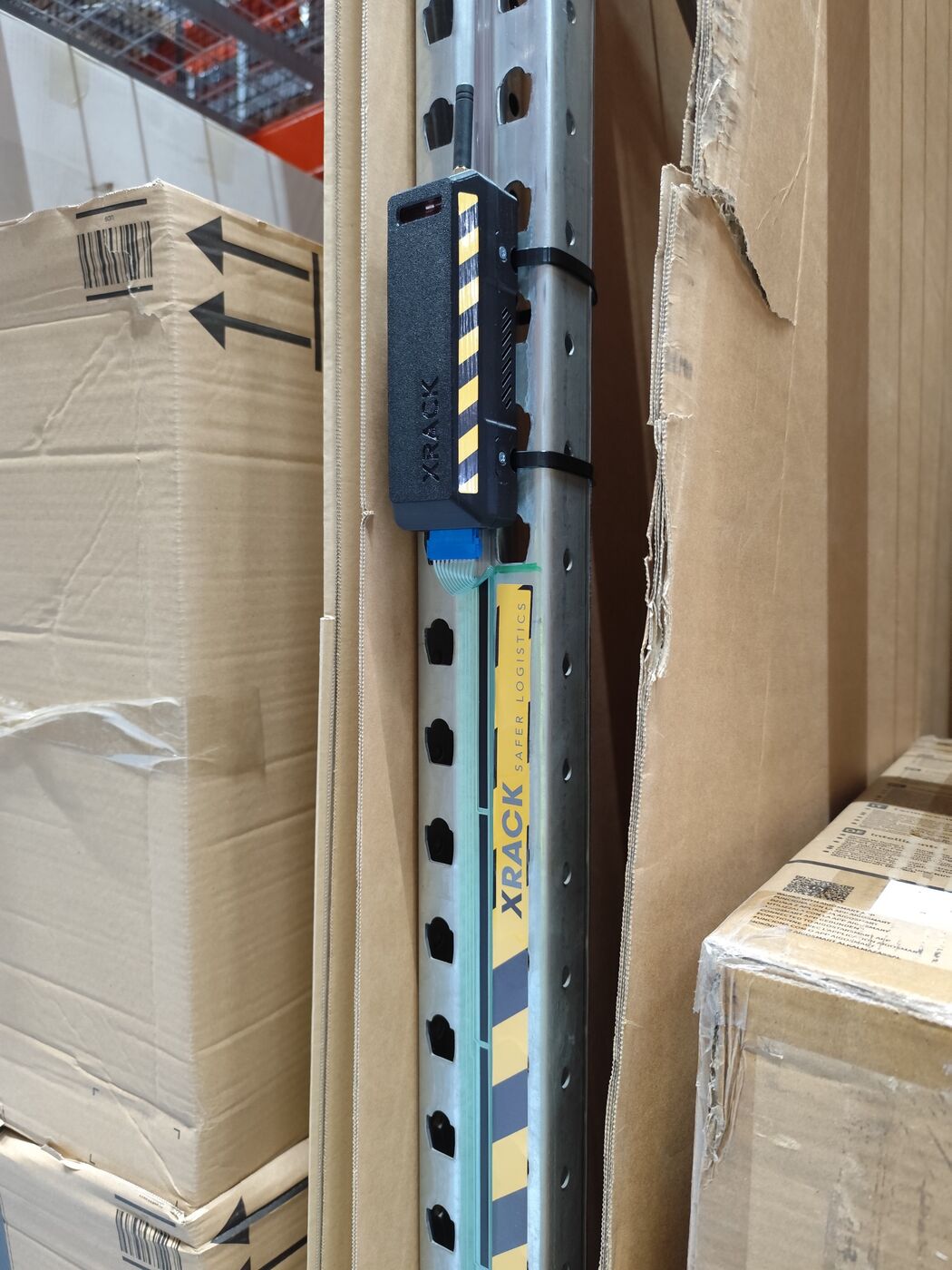

Colocación de los sensores
Los sensores se adhieren a los puntales seleccionados, sobre la estructura existente.
- 3
Receptor y conexión
Instalamos el receptor en la nave y lo conectamos con el software.
- 4
Línea base
Registramos el estado inicial de cada puntal: la referencia frente a la que se medirá cualquier cambio.
- 5
Puesta en marcha
Definimos con tu equipo quién recibe cada aviso y cómo se gestiona.
Cuando algo pasa, lo sabe quien tiene que saberlo.
Un golpe que el puntal absorbe queda registrado como evento elástico, sin alarmas. Una deformación permanente genera un aviso con la ubicación del puntal, en el panel y por los canales que acordemos con cada cliente.
- Canales
- Panel · Correo electrónico · Integración con tus sistemas
*Ejemplos ilustrativos. Los canales se acuerdan con cada cliente.
Especificaciones
Ficha provisional. Los valores que siguen en validación aparecen como «a confirmar»: preferimos no publicar un número antes de medirlo.
| Magnitud medida | Deformación del puntal, elástica y plástica |
|---|---|
| Principio de medida | Tira de electrónica flexible con franjas de detección |
| Montaje | Adherido a la cara del puntal |
| Clasificación de eventos | Elástico · plástico |
| Comunicación sensor–receptor | LoRaWAN 868 MHz; del gateway a la nube por TCP/IP · MQTT |
| Alimentación del sensor | Batería integrada en el dispositivo |
| Autonomía | A confirmar |
| Frecuencia de lectura | A confirmar |
| Temperatura de funcionamiento | A confirmar |
| Grado de protección (IP) | A confirmar |
| Software | Estado, avisos e historial por puntal |
Para quién.
Responsables de almacén
Saben en todo momento qué puntales han sufrido daños y organizan la operación en consecuencia.
Seguridad y mantenimiento
Reciben los avisos de deformación permanente y priorizan revisiones y reparaciones con datos.
Inspectores de estanterías
Llegan a cada inspección con el historial de eventos de cada puntal.
¿Lo vemos en tu almacén?
Te enseñamos el sistema y estudiamos contigo cómo encajaría en tu instalación.
